- Resumo rápido

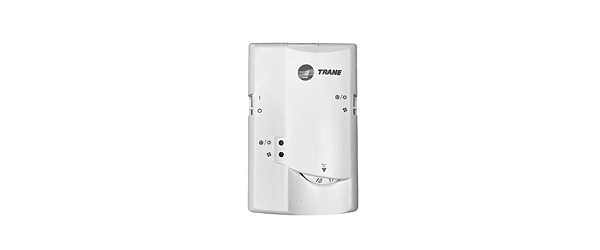

O THT00022B é um termostato analógico OEM da Trane (linha SCE) com 1 estágio de ventilação e 1 estágio de refrigeração, alimentado por 220 VAC (50/60 Hz). Ajustável entre 15 °C e 31 °C, com precisão de ±1 °C, acionando cargas de até 3,5 A, recomendado para aplicações simples de controle de temperatura.
- Descrição técnica
- Fabricante: Trane / SCE (OEM genuíno)
- Modelo / Referência: THT00022B (abreviação TVC‑PI1‑01
- Tipo: Termostato analógico com controle PI
- Alimentação: 220 VAC ±10%, 50/60 Hz
- Consumo: ~2 VA
- Temperatura ajustável: de 15 °C a 31 °C
- Precisão: ±1 °C
- Saídas de controle: 1 ventilação + 1 refrigeração
- Corrente de relé: até 7 A resistivo, recomendado ≤3,5 A para maior durabilidade
- Sensor remoto: Sim
- Modo ventilação: Sim
- Uso e compatibilidade
- Indicado para controle de temperatura em sistemas como câmaras frigoríficas, balcões expositor, resfriadores de leite, máquinas de sorvete, ar-condicionado comercial/residencial leve
- Compatível com motores monofásicos ou bifásicos de até ~2,5 A e com acionamento de válvulas ou contatoras via um único relé refrigerante
- Substitui o modelo THT00022B (TVC‑PI1‑01), equivalente ao THT00021B que é versão com 2 estágios
- Características adicionais
- Design compacto e robusto com bornes acessíveis para instalação rápida
- Controle PI que proporciona resposta precisa e automática, inclusive com ventilação apenas
- Compatível com sensor remoto, permitindo flexibilidade na instalação
- Aplicações práticas
- Automação de sistemas simples de climatização em ambientes comerciais e residenciais leves
- Controle sequencial de ventilador e refrigeração em equipamentos sem controle digital
- Substituição rápida em manutenção preventiva ou corretiva de termostatos simples na linha Trane/SCE
- Informações adicionais
|
Atributo |
Detalhe |
|
Marca / Fabricante |
Trane / SCE |
|
Modelo / Código |
THT00022B (TVC‑PI1‑01) |
|
Tipo de produto |
Termostato analógico – 1 ventilação + 1 refrigeração |
|
Alimentação |
220VAC 50/60 Hz |
|
Consumo |
2 VA |
|
Faixa de temperatura |
15 °C a 31 °C |
|
Precisão |
±1 °C |
|
Corrente relé |
até 7 A (resistivo); comando recomendado ≤ 3,5 A |
|
Sensor remoto |
Sim |
|
Modo ventilação apenas |
Sim |
|
Dimensões estimadas |
~10 × 10 × 5 cm (dimensões típicas de caixa de termostato analógico) |
|
Peso estimado |
~0,2 kg |
|
Grupo de produto |
Controles de temperatura / Termostatos HVAC Trane |
